氣動敲擊錘
1999（AD）氣動敲擊錘
適用范圍
化工、食品、金屬鑄造、水泥、飼料工業、制藥、化學、肥料、橡塑膠工業、礦業.運輸設備、倉儲業、污染等工業。
型號和參數
型號 | 使用壓力 Kg/cm2 | 空氣消耗量 L/回 | 沖擊力 Kg.m/s | 重量Kg |
K32G | 3-4 | 0.042 | 2.6 | 3 |
K40G | 3-4 | 0.096 | 3.2 | 4 |
K63G | 4-5 | 0.38 | 12.5 | 6 |
K80G | 4-5 | 0.46 | 20.8 | 12 |
K100G | 5-6 | 1.01 | 30 | 22 |
K125G | 5-6 | 2.53 | 65 | 45 |
K160G | 6-8 | 4.8 | 200 | 75 |
K180G | 6-8 | 5.2 | 800 | 105 |
K200G | 6-8 | 6.8 | 1000 | 125 |
注：
1、產品重量是重要指標，產品重量決定振打力度的大小，選型時請參考產品重量。
2、可根據用戶需求訂制錘頭突出型和不同材質的振打錘。
特點
1、單擊式，敲擊次數、間隔可控制。
2、沖擊力大，噪音小，多種型號可供選擇。
3、不需要使用電源供應，易燃、潮濕、粉塵場內亦可使用。
4、體積小，安裝容易，材質有304不銹鋼和碳鋼兩種。
5、可有效解決粉體物料粘壁、掛料、堵塞、架橋等情況。
6、可瞬間停止或啟動，無振動電機的慣性現象，不會造成設備損壞。
選擇氣錘要從以下幾個方面考慮

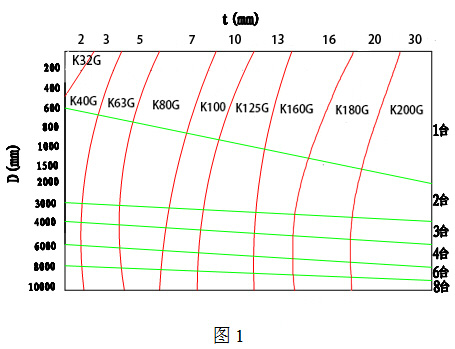

根據料倉的直徑和金屬板厚度選用，見圖1
圖2
2、根據物料的特性選用：含水率、堆密度（比重）、粒徑等。

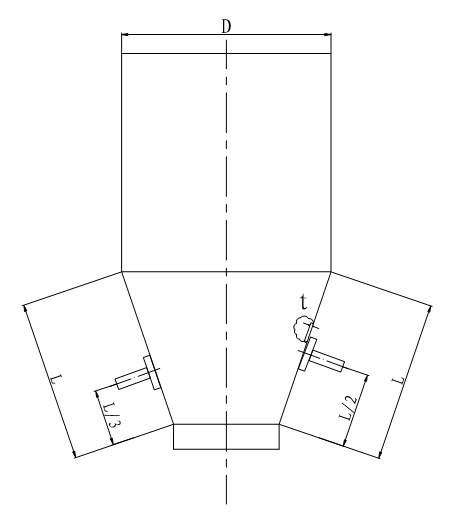

3、振打氣錘的安裝位置要合理，不合理的安裝位置，既削弱了振動力，又損害了氣錘本身。如圖2，不要對稱安裝，要交叉安裝，另外不要少于L/3，否則影響振動力。
4、根據料倉形狀選擇，圓錐料倉安1臺，角錐料倉安2臺。實踐證明角錐料倉比圓錐料倉振動效果差，傳播效率低。
5、根據料倉的大小，容積選擇。
安裝使用說明
1、按照底座連接孔尺寸加工一件連接板，焊接到料倉錐形部位，或用相應槽鋼焊接在料倉錐部（焊接時要采用斷續焊）。
2、無論是連接板還是槽鋼，和氣錘的接觸面要平整，否則螺絲把緊時，使氣錘缸筒變形導致停振。
3、用螺栓將氣錘固定在連接板上（要加平墊和彈簧墊圈）。
4、將氣源軟管與氣錘連接好，即可使用。
5、使用一段時間（每周），要檢查拉桿及法蘭螺絲是否松動，要及時緊固，以延長氣錘使用壽命。否則，拉桿容易斷裂。
售后服務
安裝及使用過程中如有問題，請致電安陽安德電子機械有限公司
電話：0372-2959556 手機：13503975383
郵箱：dequanj@163.com
網址：www.andedzjx.com www.ayaddz.com m.75358.com.cn
保養
1）使用開始1－2日內再擰緊主體與基座的聯結螺栓，以后每周要再一次擰緊。
2）氣動敲擊錘用的壓縮空氣必須是含油空氣，不得缺油或供油不足。
