氣錘控制器
氣錘控制器使用說明

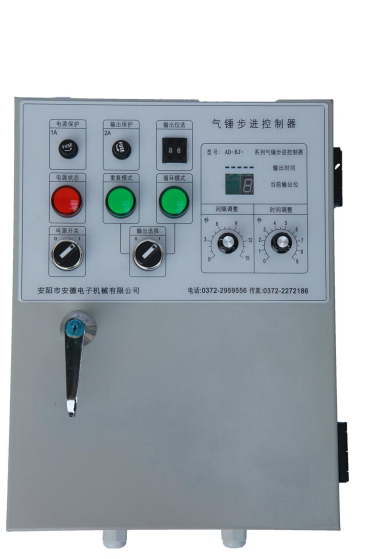

一、步進控制器
氣錘步進控制器是控制料倉集料氣錘打擊的自動控制儀器。其輸出的開關信號，直接控制電磁閥的開閉，使壓縮空氣能循環作用于氣錘，從而達到祛除料倉集料的目的。該控制儀可廣泛應用于冶金、水泥、礦山、鑄造、醫藥等工業部門的料倉打擊控制，我廠并可根據各行各業用戶的要求進行專門設計。

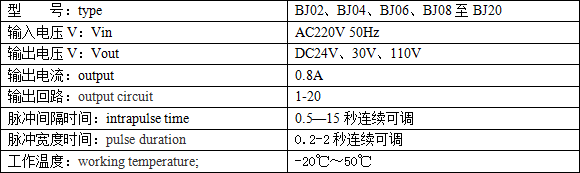

1、技術參數
2、安裝方式：
壁掛式
3、結構原理：
BJ系列氣錘步進控制器由數控、顯示、電子開關、電源四大部分組成。
（1） 數控部分：由數字集成電路組成，包括振蕩、單穩、復合、計數、復位及面板上脈寬調節、間隔調節、撥盤等控制元件組成。
（2） 顯示部分：由七段譯碼、電平轉換及面板上數碼顯示、脈寬顯示、工作指示、輸出指示等組成。
（3） 電子開關部分:由譯碼、電子開關及側板上輸出接插座組成。
（4） 電源部分：由電源線、開關、變壓器、保險絲、整流穩壓電路等組成。

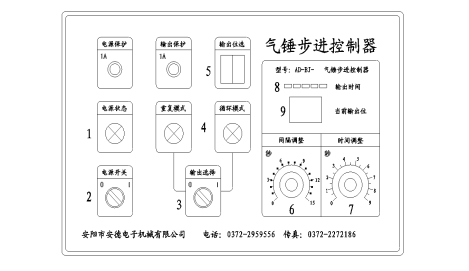

4、面板各部分名稱功能：
1--輸出電源指示燈：24V電源指示
2---電源開關
3--選擇開關：開關撥到“1”位置，處于循環模式，控制儀按正常順序依次控制電磁閥進行打擊，當輸出路數顯示到某一路數時，將開關撥到“0”位置，此時，處于重復模式，控制儀中該路則被鎖定，相應的電磁閥作單一的重復打擊。注意，開關從“1”到“0”或從“0”到“1”時，須在路數顯示值的更換后瞬間即撥動，是在脈沖間隔的前半段時間內撥動，否則，鎖定值不定，并造成顯示混亂。
4--循環重復模式指示燈。
5--輸出路數設定：使用前按需要控制的電磁閥數選擇相同數值設定（注意輸出路數顯示值為設定數值減1），控制器按此數值進行循環工作，設定值不超過控制器的規定值。
6--脈寬調節旋鈕：調節輸出脈沖寬度，或稱電磁閥噴吹時間，順時針調節脈寬時間增加，反之減少。
7--間隔調節旋鈕：調節兩次輸出脈沖之間的間隔時間（即兩閥間隔），順時針?lè)较蛟黾樱粗疁p少。
8--脈寬顯示：由五只紅色發光二極管組成，發光管亮的越多，亮度越強，則表示輸出脈沖時間越長。
9--輸出路數顯示：依次顯示路數的序號及輸出時間，即電磁閥順序，每個數字停留時間，即為脈沖間隔，開始次輸出從“00”序號開始。
5、端子接線：
二、閥箱
1、閥箱型號：ADFX02、ADFX04、ADFX06、ADFX08至ADFX20
2、閥箱內裝有球閥一個，氣動三聯件一套，電磁閥一組。
球閥一端與氣源相接，另一端與氣動三聯件相連。
（1） 氣動三聯件是一種氣動的組件，有壓力表及限壓閥、過濾及氣液分離、油霧器三個裝置組合在一起的組件。油水過濾器作用,因壓縮空氣是空壓機直接從空氣中提取,空氣中有大量水氣,須去除,不然水氣進入電磁閥內腔經壓縮變成液態水,與氣缸推桿的潤滑油相混,會降低潤滑效果,縮短電磁閥使用壽命。因此，要經常檢查油水過濾器是否存水。
（2） 電磁閥為兩位三通，輸入電壓24V。兩位三通電磁閥動作原理：給線圈通電，氣路接通，線圈一斷電，氣路也會斷開。
三、安裝步驟
1、將步進控制器固定在合適的位置；
2、 根據線長，固定好閥盤箱；
3、 按照閥盤箱內所示的接線圖（見附圖1、附圖2），將步進器和閥盤的連接線接好。注意：步進器若是防爆箱，接線時要套上金屬軟管
4、 將氣錘固定在所需的合適位置，固定時將連接板焊接在要擊打的倉壁上，然后將氣錘固定在連接板上。（在安裝前，先將氣錘通氣試一下，以免很費勁安裝到位后，出現問題，再卸下。）
注意：螺絲一定要緊牢，使用一段時間要檢查螺絲是否有松動現象。如果位置過高不便檢查，可緊固后，打上緊固膠，以防松動。
5、 為防護起見，在氣錘吊環處，用鐵絲將氣錘連接到倉壁上固定好。以防氣錘螺絲松動后，氣錘掉下傷人。
6、 將進氣接頭纏上生料帶，裝在氣錘上。
7、 將氣管一端與氣錘進氣孔連接，另一端與閥盤箱內的電磁閥連接。
8、 將步進器接上220V的電源。
9、 將閥盤箱接上3-7kg/cm2的壓縮空氣。
10、 步進器工作后，帶動電磁閥動作，電磁閥動作后，將壓縮空氣送到氣錘，即完成一組氣錘的工作，依次工作。
切記：使用過程中，一定要注意氣錘上的螺絲不能松動（包括連接板及長拉桿的螺絲）。螺絲松動后會造成用力不均，容易損壞。
四、常見故障處理

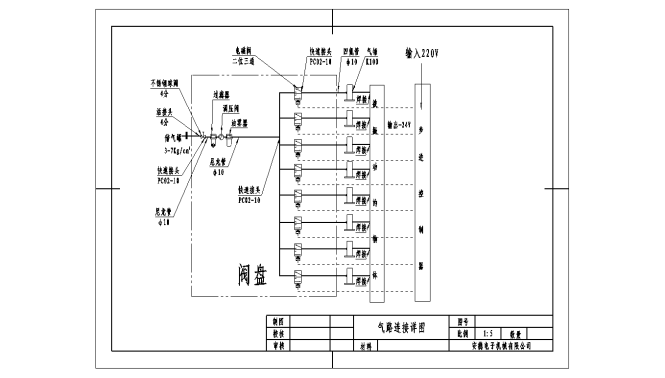

附圖1：氣路連接圖
附圖2：步進器接線圖
五、售后服務：
安裝及使用過程中如有問題，請致電河南安陽安德電子機械有限公司
電話：0372-2959556 傳真：0372-2272186 手機：13503975383
QQ：519817447 QQ：867339139
網址：www.andedzjx.com
郵箱：dequanj@163.com
